CNC frézování na pětiosém obráběcím centru MAKINO D500

Technologie je vhodná pro velmi tvarově složité díly s požadavkem na vysokou přesnost, a to jak rozměrovou, tak geometrickou.  Přesnosti je dosaženo jak vlastnostmi samotného stroje, tak možností obrobení všech funkčních ploch na jedno upnutí. Frézování provádíme podle potřeby s indexováním nebo plynule.

Základní technické údaje:
Rozměr stolu: průměr 500 mm, vybavený elektromagnetickou upínací deskou
Max. hmotnost obrobku pro sériovou výrobu: 100 kg
Max. hmotnost obrobku pro kusovou výrobu: 300 kg

Maximální délky pojezdů:
X: 550 mm
Y: 1000 mm
Z: 500 mm
A: naklánění 150°
C: rotace 360°

CNC frézování 3 a 4 osách

Nabízíme obrábění frézováním na CNC centrech v osách X, Y a Z a také možnost využít 4. rotační osu děličky. Velikost dílce je limitovaná pracovním prostorem strojů, který je 1 320 x 600 x 500 mm a hmotností, při které je možné s obrobkem manipulovat.

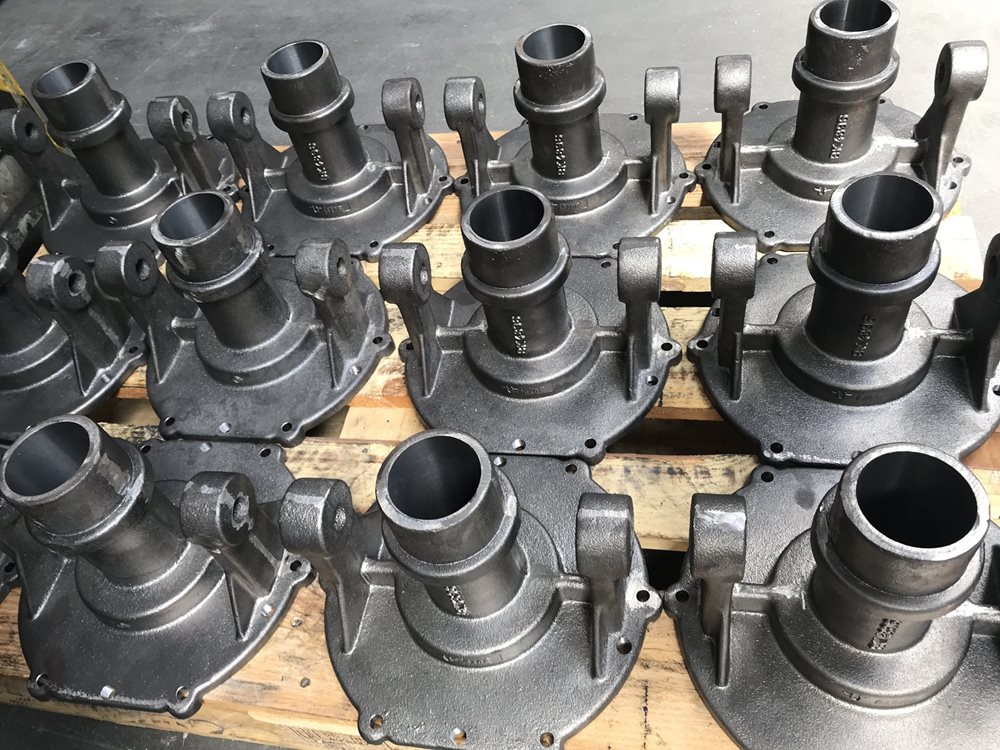

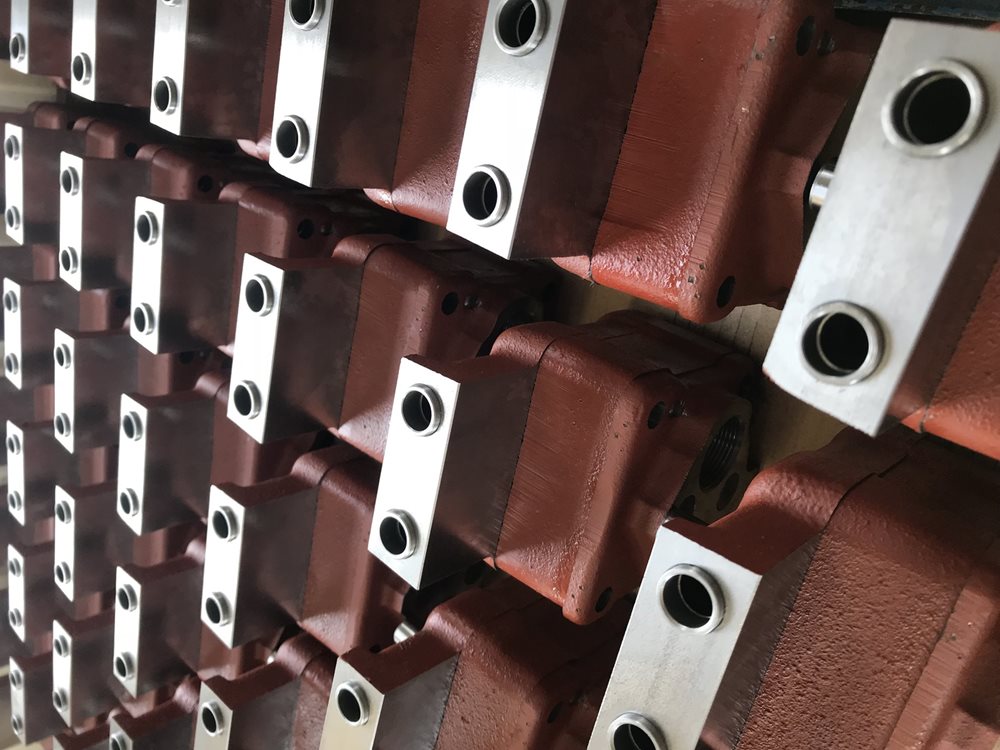

Soustředíme se na obrobky s hmotností do 25 kg v sériové výrobě a do 200 kg v kusové výrobě. Obrábění je vhodné pro všechny železné i neželezné kovy do tvrdosti 62HRC. Velké zkušenosti máme v oblasti obrábění odlitků z většiny dostupných slitin. Naši operátoři obráběcí centra dokonale ovládají a zvládají velmi přesné práce s požadavkem na čistotu obrobených povrchů.

K dispozici je 5 obráběcích center, jednotlivě:
MAKINO PS105
2 x MORI-SEIKI NV5000
CHEVALIER QP2033
TOPPER TMV 510T

Základní technické údaje:
Max. rozměr stolu: 500 x 1 000 mm
Max. hmotnost obrobku pro sériovou výrobu: 30 kg
Max. hmotnost obrobku pro kusovou výrobu: 150 kg

Maximální délky pojezdů:
X: 1050mm
Y: 520mm
Z: 530mm
Dělička:  rotace 360°

CNC frézování na horizontálním obráběcím centru MAKINO A61

Maximálně produktivní obrábění pro sériovou výrobu dílů. Stroj je vybaven paletizací se dvěma paletami. Zatímco na jedné straně probíhá obrábění, na druhé se odebírají obrobené díly a upíná se vstupní materiál. Upínací věže stroje umožňují upnutí až 16 kusů obrobků současně. Samotné obrábění probíhá ve 4 osách.

Základní technické údaje:
Max. rozměr stolu: 500 x 1000 mm
Max. hmotnost obrobku pro sériovou výrobu: 30 kg
Max. hmotnost obrobku pro kusovou výrobu: 150 kg

Maximální délky pojezdů:
X: 730 mm
Y: 730 mm
Z: 700 mm
Dělička:  rotace 360°

CNC frézování na pětiosém obráběcím centru AXILE G6

Pětiosé vertikální obráběcí centrum s robotem FANUC R2000iC/270F

Základní technické údaje:
Rozměr stolu: Ø 600 mm

Maximální délky pojezdů:
X: 650 mm
Y: 850 mm
Z: 500 mm
A: rozsah +120°/+120°
C: rotace 360°


Konvenční frézování

Vhodné pro kusovou výrobu jednodušších dílů nebo pro přípravu základních tvarů před dalším zpracováním. K dispozici je více frézek jak vertikálních, tak i horizontálních.

Základní technické údaje:
Max. rozměr stolu: 400 x 1 000 mm
Max. hmotnost obrobku pro sériovou výrobu: 30 kg
Max. hmotnost obrobku pro kusovou výrobu: 150 kg

Maximální délky pojezdů:
X: 300 mm
Y: 600 mm
Z: 300 mm
